| 型 号 | DN10~DN100 |
| 参 数 |

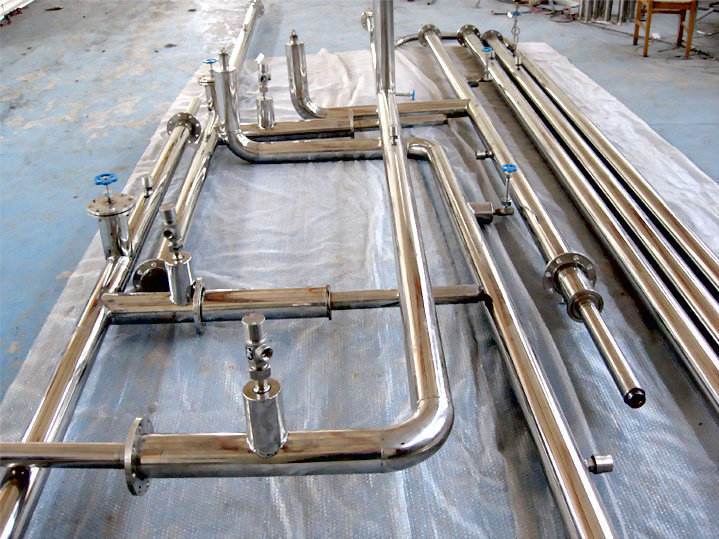

低温真空硬管采用插入式公母接头的连接方式，连接处采用卡箍锁紧和法兰锁紧两种形式。管道夹层采用高真空设计，*大限度的降低了液氮在输送过程中的消耗。高真空绝热硬管用于超低温介质的长距离输送，管道为金属本色，外表美观，高真空绝热硬管可广泛用于航天业、机械制造业、食品加工、生物医疗、畜牧业、科研单位等行业的超低温介质(液氮、液氩、液氧、LNG)输送。
液氮真空管道特点
超低液氮耗损率
管道内外采用不锈钢材质
公母接头连接方式，漏热小
夹层材料与吸附剂配合使用，夹层真空寿命长
弯曲半径小，方便，可根据需求定做
定制低温软管
液氮真空管道参数
真空硬管系列 | ||||||||||||
管道 规格（mm） | 通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
内管 | Φ20 | Φ25 | Φ32 | Φ38 | Φ45 | Φ57 | Φ76 | Φ89 | Φ108 | Φ133 | Φ159 | |
外管 | Φ76 | Φ89 | Φ89 | Φ108 | Φ108 | Φ114 | Φ133 | Φ159 | Φ168 | Φ219 | Φ245 | |
工作压力 | 根据用户需要设计 | |||||||||||
设计温度 | -196℃/-270℃ | |||||||||||
工作介质 | LO2、LN2 、LAr 、LH2 、LNG | |||||||||||
内、外管材质 | 06Cr19Ni10、SUS304 (可根据用户要求选择内管材质） | |||||||||||
结构形式 | 高真空多层绝热 | |||||||||||
夹层压力 | ＜0.004Pa | |||||||||||
管道真空漏率 | ＜2*10-10Pa L/S | |||||||||||
