液氮罐联网监控系统
一 产品介绍
液氮罐联网监控系统是一套采用Edge Meter系列监控设备BD-200A液氮罐超低温监控仪利用物联网监控模式对液氮罐液位进行液位监控的一体化监控系统。该系统具有操作方便，手机小程序和PC端都可监控液氮罐温度及接收低液位监控报警。系统可提供电压报警，适合远途运输型液氮罐使用。一体化液氮罐联网监控系统只用一部手机即可监控N台液氮罐，接收液位报警信息。并使用PC端平台下载温度记录。主机能够24小时全天候在线工作。
BD-200A液氮罐超低温监控仪（Edge Meter系列监控设备）是智能低温监控报警设备,用于对液氮罐及超低温设备进行实时监控报警并上传记录数据的智能设备。使用方便，无需手动配置，即插即用。
BD-200A液氮罐超低温监控仪的监控数据是自动测量，智能报警，信息自动上传平台;记录仪可设置报警触发参数，当实际数值超过设定值，仪器就会发出声光报警，并且能够连接打印机打印历史记录。
二、产品特性
1 外置超低温传感器，高精度反馈温度
2 外部5VDC供电加内置电池管理系统，可适配冷链运输型液氮罐
3 通信方式：USB、GPRS、GPS，支持 MQTT 协议，TCP 固定协议上传
4 智能主机可声光报警、小程序报警、云平台报警、邮件报警提醒使用者温度及液位异常
5 主机最短间隔1分钟上传一次主机信息到云平台，刷新信息。
6 触摸式菜单键和电源键，长寿命设计
7 主机支持4G或WIFI网络运行
8 主机配置安装支架，适配各种液氮罐产品安装使用
9 主机支持英文界面操作使用，WIFI网络全球通用，4G网络各国通用
三、技术参数
1、传感器：
a) 测量范围：-200~500℃
b) 测量精度：±0.5℃（-20~120 摄氏度）其他量程±1℃
c) 灵敏度:2f/s；
2、电气特性：
a) 供电方式：外部供电 5VDC;内置电池管理系统
b) 通信方式：USB（串口）、GPRS、GPS，支持 MQTT 协议，TCP 固定协议上传;
c) 传感器延长线 1m
3、功能特性：
a) 显示：可实现显示现场温度和通信状态报警状态灯；
b) 操作按键：触摸式菜单键和电源键；
c) 报警功能及方式：设备会通过蜂鸣器提示报警
d) 能自动检测电池电压，并实现报警，防止电池过充过放；
e) 网络支持：移动 4G 网络 wifi网络
四、报警方式：
1主机蜂鸣器报警
2 小程序推送报警
3 PC电脑端平台界面报警

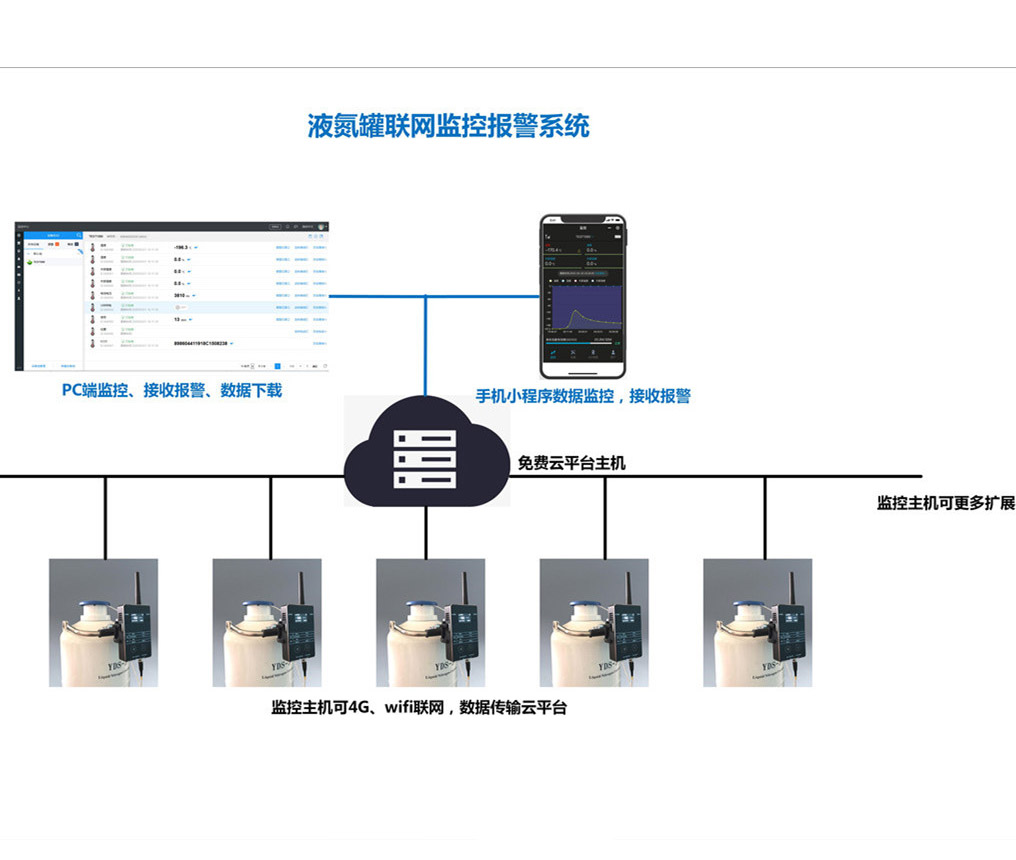

五、联网监控示意图
六、主机展示
七、远程监控
-
云平台监控及接收报警信息，设置触发器

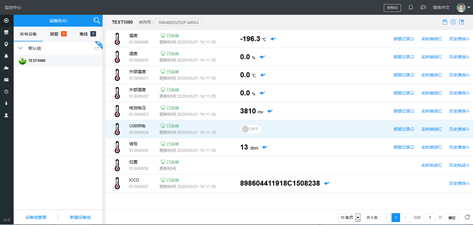

监控中心界面

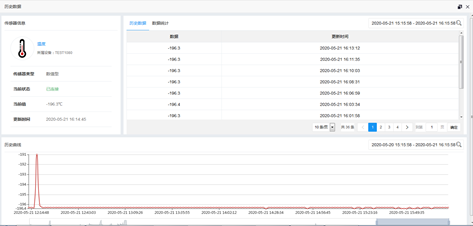

传感器历史记录曲线

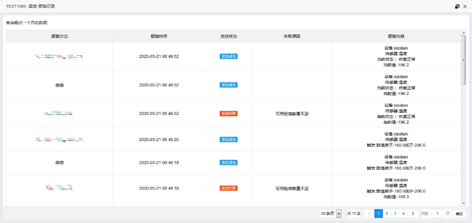

报警情况查询
信号情况历史记录曲线

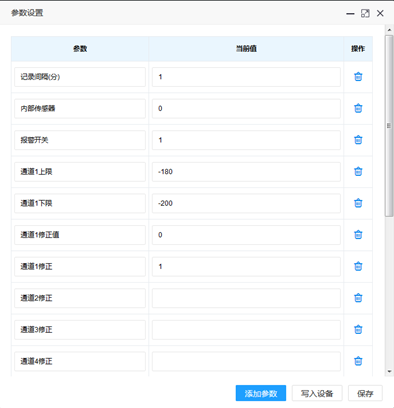

主机参数设置
2 手机小程序——界面展示
